1장 사용자 수에 따른 규모 확장성 (가상 면접 사례로 배우는 대규모 시스템 설계 기초)

책 "가상 면접 사례로 배우는 대규모 시스템 설계 기초" 1장 정리

학습 목표

한 명의 사용자를 지원하는 시스템에서 시작하여, 최종적으로 수백만 사용자를 지원하는 시스템을 설계해보자. 규모 확장성에 대한 이해를 높여 보자.

단일 서버

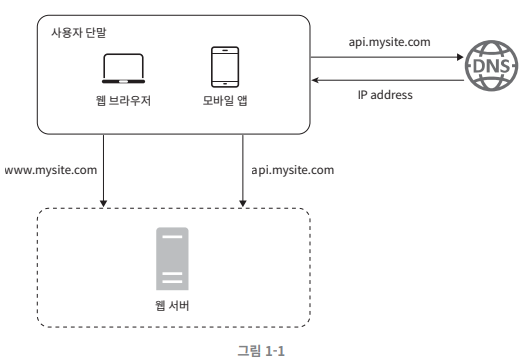

단일 서버 시스템이란, 모든 컴포넌트가 단 한 대의 서버에서 실행되는 간단한 시스템으로, 웹 앱, 데이터베이스, 캐시 등이 전부 서버 한 대에서 실행되는 구조를 말한다.

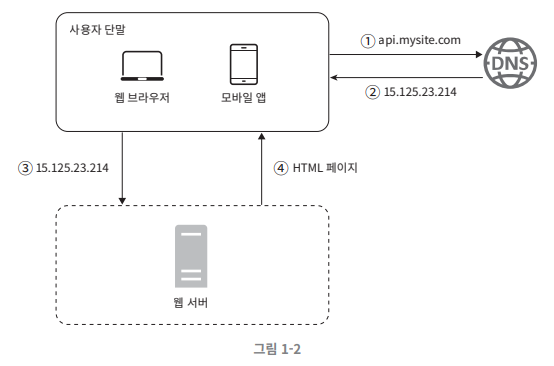

아래 예시를 참고하며, 사용자가 api.mysite.com 이라는 도메인 주소를 입력하여 사이트에 접근하고자 할 때 어떻게 웹 서버가 동작하는지 이해해보자. (즉, 사용자의 요청이 처리되는 흐름을 이해해보자.)

1. 사용자는 도메인 이름(api.mysite.com) 을 이용해 웹사이트에 접속한다. DNS(Domain Name Service)를 통해 도메인 이름은 IP 주소로 변환되는 요청이 우선적으로 일어난다. (이때 DNS는 제 3 사업자, third party가 제공하는 유료 서비스를 이용하므로, 우리 시스템의 일부가 아니다.)
2. DNS의 결과로 IP 주소가 반환된다.
3. 해당 IP 주소로 HTTP 요청이 전달된다.
4. 요청 받은 웹 서버는 HTML 페이지나 JSON 형태의 응답을 반환한다.

데이터베이스

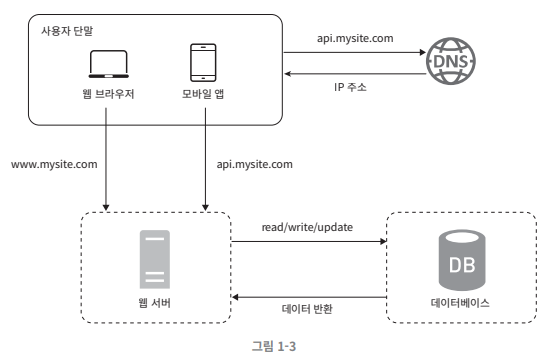

사용자가 늘어남에 따라 여러 서버를 두어야 한다. 아래와 같이 하나는 웹/모바일(클라이언트) 트래픽 처리 용도로, 다른 하나는 데이터베이스용으로 서버를 분산할 수 있고, 각각은 독립적으로 확장해 나갈 수 있게 된다.

어떤 데이터베이스를 사용할 것인가?

전통적인 관계형 DB (RDB) 와 비-관계형 DB (NoSQL) 사이에서 시스템에 적절한 DB를 선택할 수 있다.

RDBMS는 MySQL, Oracle, PostgreSQL을 포함하며, 데이터 자료를 테이블과 열, 칼럼으로 표현한다. SQL을 이용해 여러 테이블에 있는 데이터를 관계에 따라 조인(join) 하여 합칠 수 있고, insert, update, delete문 등을 이용해 데이터를 생성 및 조작할 수 있다.

NoSQL DBMS로는 Amazon DynoDB, HBase 등이 있으며, NoSQL은 다시 크게 4가지 종류, 키-값 저장소(key-value store), 그래프 저장소(graph store), 칼럼 저장소(column store), 문서 저장소(document store)로 나눌 수 있다. NoSQL 데이터베이스가 적절한 경우는 다음과 같다.

• 아주 낮은 응답 지연시간(latency)이 요구되는 시스템
• 다루는 데이터가 관계형이 아닌, 비정형(unstructured)인 경우
• 데이터(json, yaml, xml 등)을 직렬화하거나(serialize) 역직렬화(deserialize) 할 수 있기만 하면 되는 경우
• 아주 많은 양의 데이터를 저장할 필요가 있는 경우

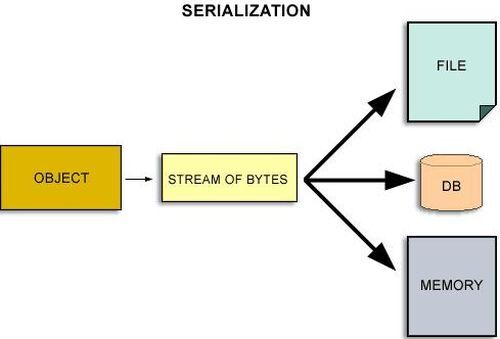

직렬화의 개념에 대한 이해를 돕기 위해, 아래 자료를 추가하였다.

여기서 직렬화란?

직렬화(Serialization)란 객체를 데이터스트림, Byte 형태로 변환하는 것이다.

즉 객체에 저장된 데이터를 스트림에 쓰기 위해 연속적인 데이터를 변환하는 것이다.

직렬화는를 사용하는 이유는, 객체 자체를 영속적으로 보관할 때 사용하는데 파일 형태로 저장되어 네트워크를 통해 전송이 가능하기 때문이다.

직렬화의 방법으로는 여러 형식이 존재하는데, 표 형태의 다량 데이터를 직렬화 할 때에는 CSV 형태로, 구조적인 데이터인 경우는 XML, JSON 형태로 변환한다.

역직렬화(deserialization)은 직렬화의 반대 개념으로, 스트림으로부터 데이터를 읽어 객체를 만드는 것이라 할 수 있다.

참고: https://ahma.tistory.com/65

---

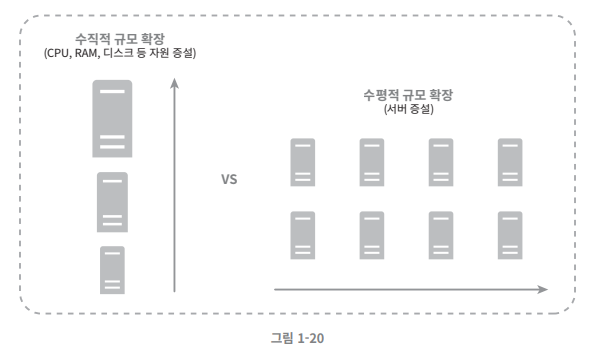

수직적 규모 확장(Scale-up) vs 수평적 규모 확장(Scale-out)

수직적 규모 확장(vertical scaling, scale-up) 프로세스는 서버에 고사양 자원 (고사양 CPU, 많은 RAM) 을 추가하는 행위를 말한다.
수평적 규모 확장(horizontal scaling, scale-out) 프로세스는 더 많은 서버를 추가하여 성능을 개선하는 행위이다.

서버로 유입되는 트래픽의 양이 많을 때는 수직적 확장이 좋은 선택이지만, 많은 단점이 존재한다.

• 한 대의 서버에 CPU나 메모리를 무한대로 증설할 수 없다는 한계 존재
• 자동복구(failover) 방안이나 다중화(redundancy) 방안을 제시할 수 없다는 점

따라서, 대규모 애플리케이션을 지원하는 데는 수펑젹 규모 확장법이 보다 적절하다.

---

웹 계층과 데이터 계층의 수평적 확장

로드밸런서

웹 서버가 다운되거나 많은 사용자의 접속으로 인한 부하로 응답 속도가 느려지거나 서버 접속이 불가능해질 수도 있는데, 이는 부하 분산기 또는 로드 밸런서(load balancer)을 도입하는 것이 최선이다.
로드밸런서는 부하 분산 집합(load balancing set)에 속한 웹 서버들에게 트래픽 부하를 고르게 분산하는 역할을 한다.

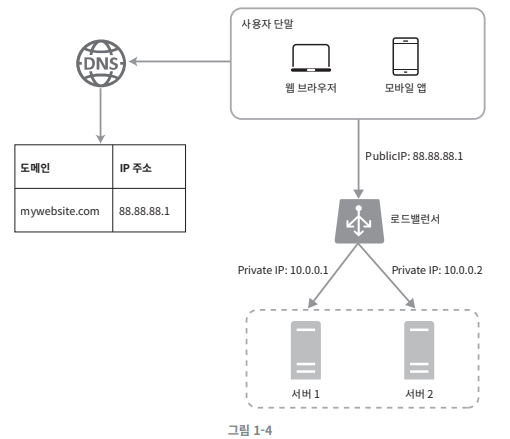

사용자는 로드밸런서의 공개 IP 주소(public IP address)로 접속하고, 로드밸런서는 웹 서버와 통신하기 위해 사설 IP 주(private IP address)를 이용하게 된다. 이 때 사설 IP 주소는, 보안을 위해 서버 간 통신에서 사용되는데 이는 같은 네트워크에 속한 서버 사이의 통신에서만 쓰일 수 있는 IP 주소이며, 인터넷을 통해서는 접속할 수 없다.
웹 서버의 증설로 장애를 자동복구하지 못하는 문제(no failover)가 해소되며, 웹 계층의 가용성(hgih availability)가 향상된다.
구체적으로, 서버 1이 다운되면 모든 트래픽은 서버 2로 전송되어 웹 사이트 전체가 다운되는 일을 막을 수 있다. 유입 트래픽이 가파르게 증가하는 경우 두 대의 서버로 트래픽을 감당할 수 없는 시점이 오면, 웹 서버 계층에 더 많은 서버를 추가하기만 하면 로드밸런스가 자동적으로 트래픽을 분산하게 된다.

데이터베이스 다중화

웹 계층의 서버를 다중화 했다면, 데이터 계층의 DB 서버 또한 장애의 자동복구를 위해 다중화할 필요가 있다.

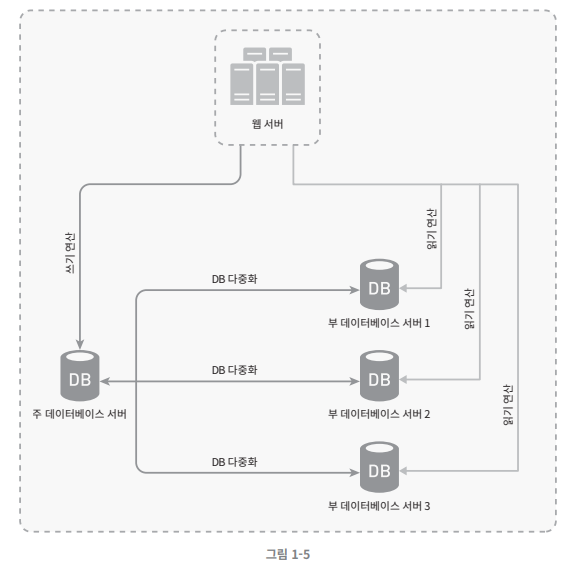

DB 다중화는 DB 서버 사이에 주(master)-부(slace) 관계를 설정하고 데이터 원본은 master 서버에, 사본은 slave 서버에 저장하는 방식이다. 쓰기 연산(write operation - insert, update, delete 등)은 matster에만 지원하고, slave는 master로부터 사본을 전달 받아 읽기 연산(read operation)만을 지원하게 된다.
대부분의 어플리케이션은 읽기 연산의 비중이 쓰기 연산보다 훨씬 높기 때문에, slave 서버의 수가 master 수보다 많다.

DB 다중화의 장점들은 다음과 같다.

• 더 나은 성능: 주-부 다중화 모델에서 모든 데이터 변경 연산은 master으로, 읽기 연산은 slave로 분산되어 병렬로 처리할 수 있는 질의(query)의 수가 늘어나 성능이 향상된다.
• 안정성(reliability): 자연 재해 등의 이유로 DB 서버 일부가 파괴되어도, 데이터가 보존된다. 데이터를 지역적, 물리적으로 떨어진 장소에 다중화시켜 놓을 수 있기 때문
• 가용성(availability): 데이터를 여러 곳에 복제해 두어, 하나의 DB 서버에 장애가 발생하더라도 다른 서버의 데이터를 가져와 계속 서비스할 수 있게 된다.

DB 서버 하나가 다운되면 어떤 일이 발생되는가?

• slave 서버가 한 대 뿐인데 다운된 경우라면, 해당 slave서버가 새로운 master 서버의 역할을 할 것이며, 모든 db연산은 일시적으로 새로운 master 서버상에서 수행될 것이다. slave 서버가 여러 대인 경우, 읽기 연산은 나머지 slave 서버들로 분산되며, 새로운 slave 서버가 장애 서버를 대체할 것이다.
• 만약 이전의 slave 서버에 보관된 데이터가 최신 상태가 아닌 경우 (서버 다운 전 동기화되지 않은 상태라면), 없는 데이터는 복구 스크립트(recovery script)를 돌려 추가해야 한다.\
• 다중 마스터(multi-masters), 원형 다중화(circular replication) 방식을 도입하면 위의 상황에 대처하는데 도움이 될 수 있다.

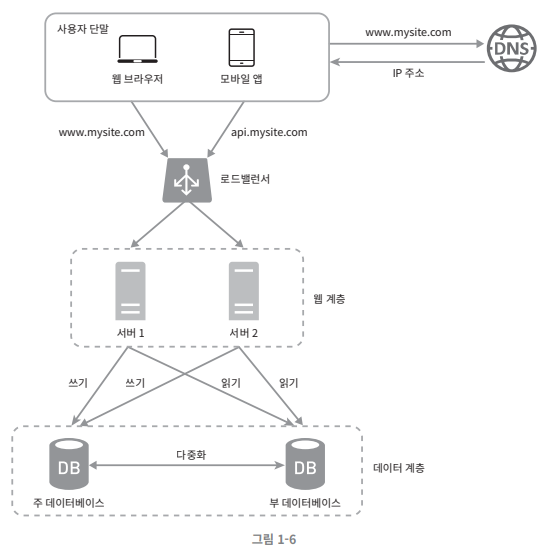

로드밸런서, DB 다중화를 고려한 위의 설계안의 동작은 다음과 같다.
1, 사용자는 DNS로부터 로드밸런서의 공개 IP 주소를 받는다.
2. 사용자는 해당 IP 주소로 로드밸런서에 접속한다.
3. HTTP 요청은 서버1 또는 서버2로 전달된다.
4. 웹 서버는 사용자의 데이터를 slave db 서버에서 읽는다. 데이터 변경 연산은 master slave로 전달한다.

---

응답 시간 개선

웹 계층과 데이터 계층에서의 다중화를 이해한 후에는, 응답시간(latency)를 개선하는 방안을 고려해볼 수 있다.
응답 시간은 캐치(cache)를 붙이고 정적 콘텐츠를 CDN로 옮김으로써 개선할 수 있다.

캐시

캐시 계층(cache tier) 은 데이터가 잠시 보관되는 곳으로, DB에 접근하는 것보다 훨씬 빠르다. 별도의 캐시 계층을 두어 성능을 개선하고, DB의 부하를 줄이며, 캐시 계층의 규모를 독립적으로 확장시키는 것도 가능해진다.

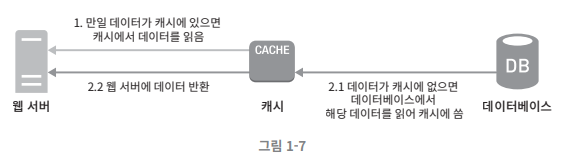

요청을 받은 웹 서버는 먼저 캐시에 찾고자 하는 응답이 저장되어 있는지 확인한 후, 저장되어 있다면 해당 데이터를 반환하고 없는 경우에는 DB 질의를 통해 데이터를 찾아 캐시에 저장한 후 클라이언트에 반환한다. 이를 주도형 캐시 전략(read-through caching strategy)라고 한다. 이 외에도 다양한 캐시 전략이 있는데, 캐시할 데이터의 종류와 크기, 액세스 패턴에 맞는 전략을 선택해야 한다.


캐시 사용 시 고려할 점들은 다음과 같다.

• 캐시는 언제 필요한가? 데이터 갱신이 자주 일어나지 않지만, 참조가 빈번하게 일어나는 경우 캐시 계층 추가를 고려해볼 만한다.
• 어떤 데이터를 캐시에 두어야 하는가? 캐시는 휘발성 메모리에 두므로, 영속적으로 보관할 데이터를 캐시에 두는 것은 바람직하지 않다.
• 캐시에 보관된 데이터의 만료(expire) 기한은? 캐시에서 데이터가 언제 만료되어야 할지, 만료 정책을 마련해두어야 한다. 만료 기한이 너무 짧으면 DB를 너무 자주 읽게 될 것이고, 너무 길게 되면 원본과 차이가 날 가능성이 높아지게 된다.
• 데이터 저장소 원본과의 일관성 유지는? DB 원본과 캐시 내의 사본이 같은 일관성을 최대한 유지해야 한다. 저장소의 원본을 갱신하는 연산과 캐시를 갱신하는 연산이 단일 트랜잭션으로 처리되지 않는 경우 일관성이 꺠질 수 있다. 여러 지역에 걸쳐 시스템을 확장해 나가는 경우, 이 일관성 유지가 더욱 어려워진다.
• 장애 대처는 어떻게? 캐시 서버를 한 대만 두는 경우 해당 서버는 단일 장애 지점(SPOF, Single Point of Failure)이 되어버릴 수 있다. SPOF를 피하기 위해 여러 지역에 걸쳐 캐시 서버 또한 분산시켜야 한다.
• 캐시 메모리의 크기는? 캐시 메모리가 너무 작으면 액세스 패턴에 따라 데이터가 너무 자주 캐시에서 밀려나 캐시 성능이 떨어지는데, 이를 막기 위해선 캐시 메모리를 과할당(overprovision) 하는 방법이 있다.
• 데이터 방출 정책은? 캐시가 꽉 찬 경우에 추가로 캐시에 데이터를 넣어야 한다면 어떠한 기존 데이터를 내보내야 할지를 결정하는 것을 데이터 방출 정책이라 한다. 가장 널리 쓰이는 것은 LRU(Least Recently Used), FIFO(First In Fist Out) 등이 있다.

콘텐츠 전송 네트워크(CDN)

CDN은 이미지, 비디오, CSS, JS 파일 등의 정적 콘텐츠를 전송하고 캐싱하는데 쓰이는, 지리적으로 분산된 서버의 네트워크이다. 정적 컨텐츠를 캐싱한다는 것은, 요청 경로(request path), 질의 문자열(query string), 쿠키(cookie), 요청 헤더(request heaer) 등의 정보에 기반하여 HTML 페이지를 캐시하는 것이다.

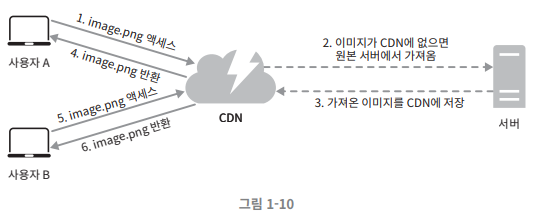

아래 그림을 통해 CDN의 동작 과정을 볼 수 있다.

1. 사용자가 이미지 URL을 이용해 image.png에 접근한다. URL의 도메인은 CDN 서비스 사업자가 제공한 것이다.
2. CDN 서버의 캐시에 해당 이미지가 없는 경우, 서버는 원본 서버(웹 서버 또는 AWS S3와 같은 클라우드 저장소)에 요청하여 파일을 가져온다.
3. 원본 서버가 파일을 CDN 서버에 반환한다. 응답의 HTTP 헤더에는 해당 파일이 얼마나 오래 캐시될 수 있는지 설명하는 TTL(Time-to-live) 값이 들어있다.
4. CDN 서버는 파일을 캐시하고 사용자 A에게 반환한다. 이미지는 TTL에 명시된 시간이 끝날 때깢 ㅣ캐시된다.
5. 다른 사용자 B가 같은 이미지에 대한 요청을 CDN 서버에 전송하면
6. 만료되지 않았다면 이미지 요청은 캐시를 통해 처리된다.

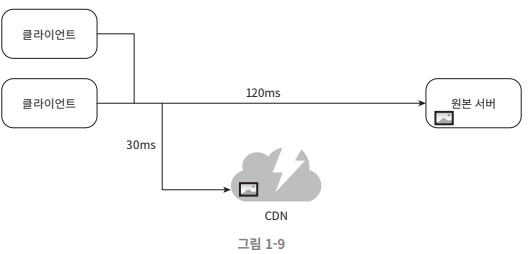

사용자가 웹 사이트 방문 시, 그 사용자에게 가장 가까운 CDN 서버가 정적 콘텐츠를 전달하게 된다. 당연히 CDN 서버로부터 사용자가 물리적, 지역적으로 가까울 수록 더 빠르게 로드된다.

CDN 사용 시 고려해야 할 사항

• 비용: CDN은 보통 제 3 사업자(third-party providers)에 운영되며, CDN으로 들어가고 나가는 데이터 전송 양에 따라 비용이 청구된다. 자주 사용하지 않는 콘텐츠를 캐싱하지 않는 것은 이득이 크지 않으므로, CDN에서 빼는 것을 고려해야 한다.
• 적절한 만료 시한 설정: 시의성이 중요한(time-sensitive) 콘텐츠의 경우 만료 시점을 잘 정해야 한다. 긴 경우 콘텐츠의 신선도는 떨어지고, 짧은 경우 원본 서버에 빈번히 접속하게 되어 비효율적이다.
• CDN 장애에 대한 대처 방안: CDN 자체가 죽었을 경우 웹사이트/애플리케이션이 어떻게 동작해야 하는지 잘 고려해야 한다. 일시적으로 CDN이 응답하지 않는 경우, 해당 문제를 감지하여 원본 서버로부터 직접 콘텐츠를 가져오도록 클라이언트를 구성하는 것이 필요할 수도 있다.
• 콘텐츠 무효화(invalidation) : 아직 만료되지 않은 콘텐츠라 하더라도 아래의 방법으로 CDN에서 제거 할 수 있다.
  • CDN 서비스 사업자가 제공하는 API로 콘텐츠 무효화
  • 콘텐츠의 다른 버전을 서비스하도록 오브젝트 버저닝(object versioning) 이용 (URL의 마지막에 버전 번호를 인자로 주면 된다.)

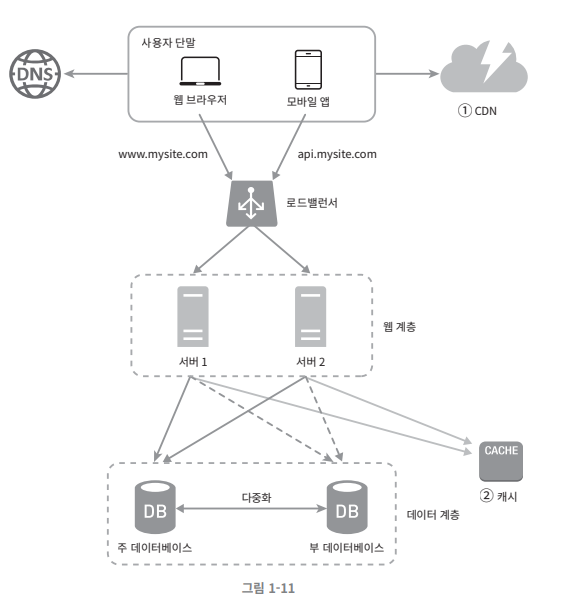

CDN과 캐시가 추가된 설계는 다음과 같다.
1. 더이상 정적 콘텐츠는 웹 서버가가 아닌, CDN을 통해 제공하여 더 나은 성능을 보장한다.
2. 캐시가 데이터베이스 부하를 줄여준다.

---

웹 계층의 수평적 확장, 무상태(stateless) 웹 계층

웹 계층의 수평적 확장을 위해서 사용자 세션 데이터, 상태 정보의 경우 웹 계층에서 제거해야 한다. 바람직한 전략은 상태 정보를 RDB이나 NoSQL같은 지속성 저장소에 보관하고 필요할 때 가져오도록 하는 것이다. 이렇게 수성된 웹 계층을 무상태 웹 계층이라 부른다.

상태 정보 의존적인 아키텍처는 어떠한가?

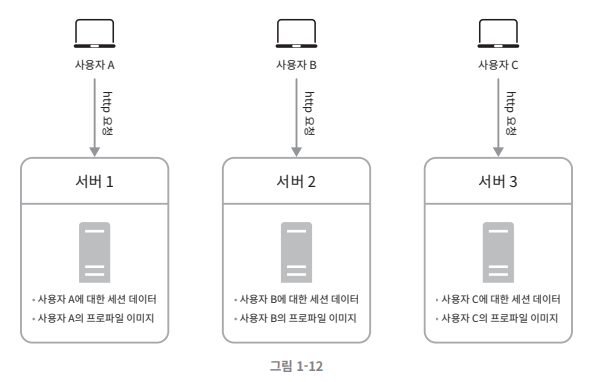

각 서버에서 서로 다른 클라이언트의 상태 정보를 보관하는 경우, 상태 정보 의존적인 아키텍처는 다음과 같이 표현할 수 있다. 사용자 A, B, C는 각각 서버 1,2,3가 각 세션 데이터와 사용자 상태 정보를 갖고 있으므로, http 요청을 각각의 서버에전송해야 인증 절차를 무사히 거칠 수 있게 된다.
문제는 같은 클라인언트로부터의 요청이 항상 같은 서버로만 전송되어야 한다는 점이다. 대부분의 로드밸런서가 이를 지원하기 위해 고정 세션(sticky session)이라는 기능을 제공하고 있지만, 이는 로드밸런서에 부담을 준다.

무상태 아키텍처는?

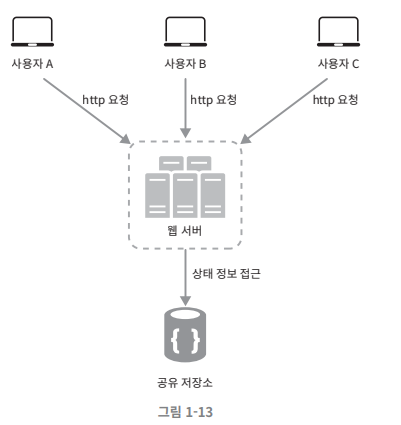

상태 정보에 의존적이지 않은, 무상태 아키텍처의 경우 사용자로부터의 HTTP 요청은 어떠한 웹 서버로도 전달 가능하며, 웹 서버는 상태 정보가 필요한 경우 공유 저장소(shared storage)로부터 데이터를 가져온다. 따라서 상태 정보는 웹 서버로부터 물리적으로 분리되어 있는 상태이다.

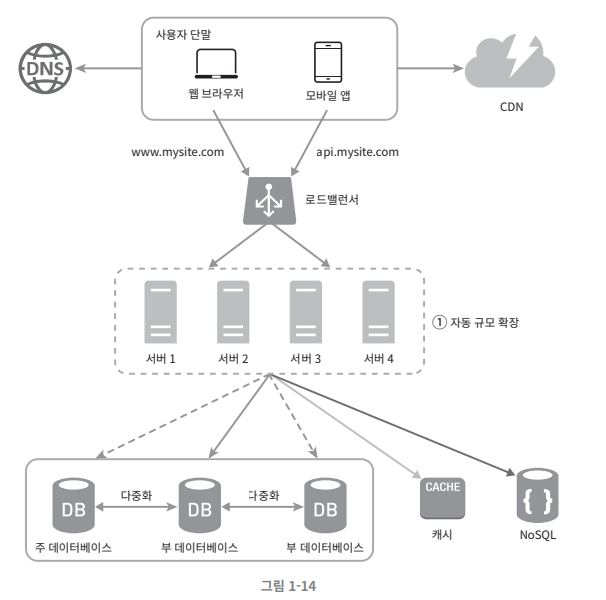

무상태 웹 계층을 갖도록 기존 설계를 변경하면 다음과 같다.
세션 데이터를 웹 계층에서 분리하고, 지속성 데이터 보관소에 저장하도록 하였다. 이 공유 저장소는 아래 그림과 같이 NoSQL, 또는 Redis 같은 캐시 시스템이나 RDB일 수도 있다.
자동 규모 확장(autoscaling) 은 트래픽 양에 따라 웹 서버를 자동으로 추가하거나 삭제하는 기능을 말한다. 상태 정보가 웹 서버들로부터 제거되었으므로, 트래픽 양에 따라 웹 서버를 넣거나 빼기만 하면 자동으로 규모를 확장할 수 있는 용이한 구조를 띄게 된다.

데이터 센터

이제 더 나아가, 전 세계 사용자의 이목을 받는 시스템으로 확장된 경우이다. 가용성을 높이고 어떤 지역에서든 쾌적하게 사용할 수 있도록 설계하기 위해서는 여러 데이터 센터(data center)을 지원하는 것이 필수적이다.

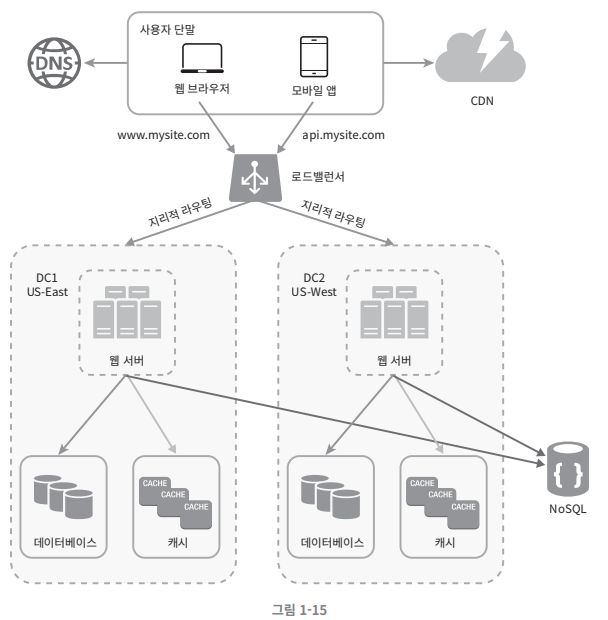

다음은 두 개의 데이터 센터를 이용하는 경우의 구조도이다. 장애가 없는 상황에서 사용자의 요청은 가장 가까운 데이터 센터로 안내되는데, 이 절차는 지리적 라우팅(geoDNS-routing, geo-routing)이라 부른다. geoDNS는 DNS 서비스의 종류 중 하나로, 사용자의 위치에 따라 도메인 이름을 어떠한 IP 주소로 변환할지 결정할 수 있도록 해준다. (예를 들면 x% 사용자는 US-East 센터로, 그리고 (100-x)% 의 사용자는 US-West 센터로 안내된다.)

데이터 센터에 장애 발생 시

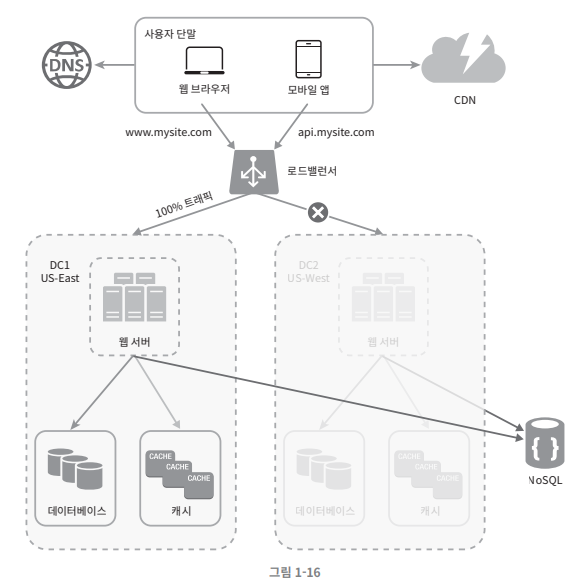

모든 트래픽은 장개가 없는 데이터 센터로 전송된다. 아래는 데이터센터2에 장애가 발생하여 모든 트래픽이 데이터센터1로 전송되는 상황의 예이다.

다중 데이터 센터 아키텍처 설계 시 해결해야하는 기술적 난제

• 트래픽 우회: 올바른 데이터 센터로 트래픽을 보내는 효과적인 방법을 찾아야 한다. 예로 GeoDNS는 가장 가까운 데이터센터로 트래픽을 보낸다.
• 데이터 동기화(synchronization): 각 데이터 센터마다 별도의 DB를 사용하는 경우, 장애가 자동으로 복구되어(failover) 트래픽이 다른 DB로 우회된다 하더라도 해당 데이터센터에 찾는 데이터가 없는 경우가 발생한다. 이를 막는 보편적 전략은 데이터를 여러 데이터센터에 걸쳐 다중화하는 것이다.(넷플릭스의 데이터센터 다중화 참고)

메세지 큐

시스템을 더 큰 규모로 확장하기 위해서는 시스템의 컴포넌트를 분리하여, 각기 독립적으로 확장될 수 있도록 해야 하는데 메시지 큐(message queue)는 많은 실제 분산 시스템이 이 문제를 해결하기 위해 채용하고 있는 핵심적 전략 기술이다.
메시지 큐는 메시지의 무손실(durability), 메세지 큐에 일단 보관된 메시지는 소비자가 꺼낼 때까지 안전히 보관되는 특성을 보장하는, 비동기 통신(asynchronous communication)을 지원하는 컴포넌트다. 메시지의 버퍼 역할을 하며, 비동기적으로 전송한다.

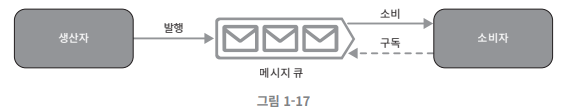

생산자 또는 발행자(producer, publisher)라고 불리는 입력 서비스가 메시지를 만들어 메시지 큐에 발행(publish) 한다. 큐에는 보통 소비자 혹은 구독자(consumer, subscriber)라 불리는 서비스 혹은 서버가 연결되어 있는데, 메시지를 받아 그에 맞는 동작을 수행하는 역할을 한다.

메시지 큐를 이용해 서비스 또는 서버 간 결합이 느슨해져, 규모 확장성이 보장되어야 하는 애플리케이션을 구성하기 좋다. 생산자는 소비자가 프로세스가 다운되어 있어도, 메시지를 발행할 수 있고, 소비자는 생산자 서비스가 가용한 상태가 아니더라도 메시지를 수신할 수 있다.

한 예로, 이미지 크롭, 샤프닝, 블러링 등의 기능을 지원하는 사진 보정 앱의 경우, 보정 작업은 시간이 오래 걸리는 프로세스이므로 비동기적으로 처리하면 편리하다.

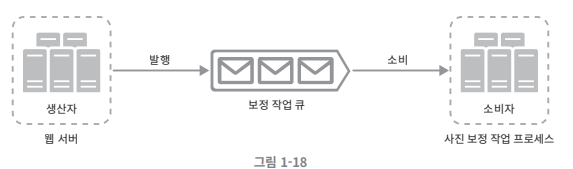

아래 그림과 같이, 웹 서버는 사진 작업(job)을 메시지 큐에 넣고, 사진 보정 작업(worker) 프로세스들은 이 작업을 메시지 큐에서 꺼내어 비동기적으로 완료한다. 생산자와 서비스의 규모는 각기 독립적으로 확장될 수 있으며, 크기가 커지면 더 많은 job들을 추가하 처리 시간을 줄일 수 있다.

메시지 큐는 프로세스, 프로그램 간 데이터를 교환할 때 사용하는 통신 방법 중 하나로, 메시지 지향 미들웨어(MOM, Message Oriented Middleware)을 구현한 시스템을 의미한다. 메시지를 임시로 저장하는 간한 버퍼라 생각하면 된다. 메시지란 요청, 응답, 오류 메시지 혹은 단순한 정보 등의 작은 데이터가 될 수 있다.

메시지 큐의 사용 예

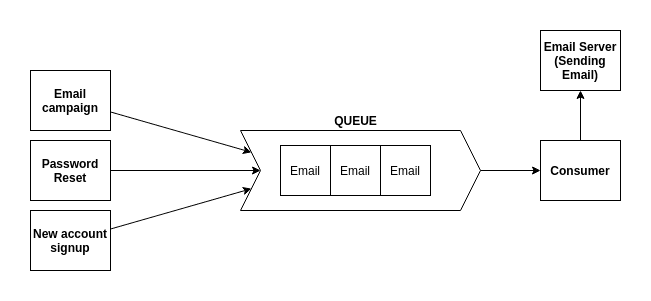

1. 이메일 전송

어떤 웹 사이트의 비밀번호를 잊어버려 이메일을 통해 임시 비밀번호를 받거나, 새로운 회원 가입을 위한 인증 코드를 받는 경우, 우리는 이메일이 즉각적으로 수신되기를 기대하지는 않는다. (보통 10분 이내라고 명시적으로 적어놓는 경우가 많다.) 어느 정도의 응답 지연이 허용되며 어플리케이션의 핵심 기능은 아닌 경우이므로, 메시지 큐는 이런 기능에 사용될 수 있다.

• 비밀번호 재설정 또는 회원가입을 위해 이메일을 발급하는 서비스를 메시지 큐에 넣을 수 있다.
• 이메일 전송 전용 서비스는 이메일이 어느 서비스로부터 생산되었는지와는 관계 없이, 메시지 큐의 메시지를 하나씩 소비하고, 그저 이메일이 전송되어야 할 곳으로 이메일을 전송한다.

2. 블로그 포스팅

블로그 사용자들 중 용량이 큰 이미지를 업로드 하는 경우도, 아예 이미지를 첨부하지 않는 글을 작성하는 경우도 있다. 고용량의 이미지 여러 장을 업로드 하려는 경우, 이미지를 게시 과정에서 즉각 처리하는 것이 아닌 사후처리하여 최적화하는 방법을 사용할 때, 이미지 최적화 서비스를 메시지 큐를 담을 수 있다.

사용자 경험에 약간의 영향을 미칠 순 있지만, 최적화는 응용 프로그램에서 가장 중요한 핵심은 아니기 때문에 작업을 즉시 수행할 필요는 없다.

참고: https://tecoble.techcourse.co.kr/post/2021-09-19-message-queue/

로그, 메트릭, 그리조 자동화

웹 사이트의 규모가 커지고 나면, 로그나 메트릭, 자동화 도구를 필수적으로 포함시켜야 한다.

• 로그: 시스템의 오류와 문제들을 쉽게 찾아낼 수 있도록 하는 에러 로그를 서버 단위, 또는 단일 서비스로 모아주는 도구를 활용하여 더 편리하게 검색하고 조회 가능
• 메트릭(metric): 메트릭 수집을 통해 사업 현황에 관햔 유용한 정보를 얻을 수 있고, 시스템의 현재 상테를 손쉽게 파악 가능하다.
  • 호스트 단위 메트릭: CPU, 메모리, 디스크 I/O 관련 메트릭
  • 종합 메트릭: DB 계층의 성능, 캐시 계층의 성능
  • 핵심 비즈니스 메트릭: 일별 능동 사용자(daily active user), 수익(revenue), 재방문(retention) 기록
• 자동화(automation) : 지속적 통합, 배포(CI/CD) 도구를 사용하는 경우 개발 생산성을 크게 향산시킬 수 있다.

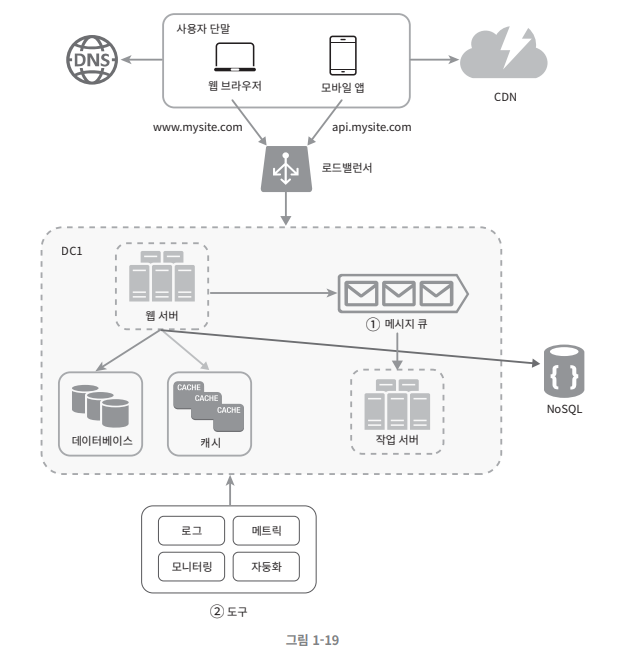

아래는 각 컴포넌트의 느슨한 결합(loosely coupled)을 가능하게 하는 메시지 큐, 로그와 모니터링, 메트릭, 자동화 지원 장치를 추가하여 수정한 설계안의 구조도이다.

---

데이터베이스의 규모 확장

데이터베이스를 증설하는 데는 두 가지 접근법, 수직적 규모 확장법, 수평적 규모 확장법이 있다.

수직적 확장 (scale-up)

기존 DB 서버에 더 많은, 또는 고성능의 자원(CPU, RAM, 디스크 등)을 증설하는 방법이다.
예를 들어 AWS의 RDS는 24TB RAM을 갖춘 고성능 DB 서버를 상품으로 제공하고 있기도 하다. stackoverflow의 경우 2013년 한 해 동안 방문한 천만 명의 사용자 전부를 단 한 대의 master DB로 처리했다.

수직적 확장의 심각한 약점

• DB 서버 HW에는 한계가 있으므로, CPU, RAM등을 무한 증설할 수 없다.
• SPOF(Single Point Of Failure)로 인한 위험성
• 비용

수평적 확장 (scale-out)

데이터베이스의 수평적 확장은 샤딩(sharding) 이라고도 부른다. scale-out이란 더 많은 db 서버를 추가함으로써 성능을 향상시키는 방법이다. 샤딩은 대규모 DB를 샤드(shard)라고 부르는 작은 단위로 분할하는 기술이다. 모든 샤드는 같은 스키마를 쓰지만, 샤드에 보관되는 데이터 사이에는 중복이 없다.

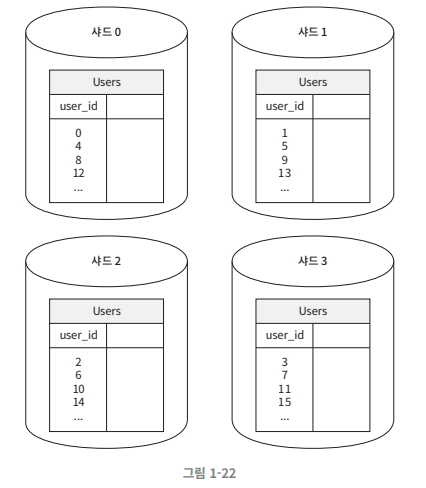

아래의 경우 user_id 값에 따라 샤드에 데이터를 넣는 기준을 정하였다.

샤딩 전략 구현 시 고려해야 할 점
데이터를 어떻게 분산할지 정하는 하낭 이상의 칼럼을 구성하는, 샤딩 키(sharding key, partition key)를 어떻게 정하느냐가 매우 중요하다. 샤딩 키를 통해 올바른 데이터베이스에 질의를 보내 데이터 조회나 변경을 처리하여 효율을 높일 수 있다. 샤딩 키를 정할 때는 데이터를 고르게 분할 할 수 있도록 하는게 가장 중요하다.

샤딩 도입 시 풀어야 할 문제들

• 데이터의 재 샤딩 (resharding) : 데이터가 너무 많아져서 하나의 샤드로는 더이상 감당하기 어려워, 새로운 샤드를 추가해야 하는 경우, 또는 샤드 간 데이터 분포가 균등하지 못하여 샤드 소진(shard exhaustion)이 발생하는 경우 샤드 키를 계산하는 함수를 변경하고 데이터를 재배치해야 한다. (이는 안정 해시 기법을 활용하여 해결할 수 있다.)
• 유명인사(celebrity) 문제 : 핫스팟 키(hotspot key) 문제라고도 불리는데, 특정 샤드에 질의가 집중되어 서버에 과부하가 걸리는 문제이다. 사람들이 구글에 많이 검색하는 단어의 경우(Justin Beiber, Lady Gaga 등) 전부 같은 샤드에 저장하여 SNS 어플리케이션을 구축하는 경우, 해당 샤드는 read 연산의으로 인해 과부하가 걸리게 될 것이다.
• 조인과 비정규화 (join, denormalization) bb: 하나의 DB를 여러 샤드로 분할한 경우, 여러 샤드에 걸친 데이터를 조인하기 힘들어진다. 이를 위해 DB를 비정규화하여 하나의 테이블에서 질의가 수행될 수 있도록 하는 방법이 있다.

---

요약

대규모 시스템 설계를 위해, 시스템 규모를 확장하기 위해서는 새로운 전략을 도입해야 한다. 시스템을 최적화하거나 더 작은 단위의 서비스로 분할해야 할 것이다.
시스템 규모 확장을 위해 살펴본 기법을 정리하자면 다음과 같다.

• 웹 계층은 무상태 계층으로
• 모든 계층에 다중화 도입 (데이터베이스, 서버, 캐시 서버)
• 가능한 한 많은 데이터를 캐시
• 여러 데이터 센터 지원
• 정적 콘텐츠는 CDN을 통해 서비스
• 데이터 계층은 샤딩을 통한 규모 확장
• 각 계층은 독립적 서비스로 분할
• 시스템을 지속적으로 모니터링하고, 자동화 도구들을 활용
